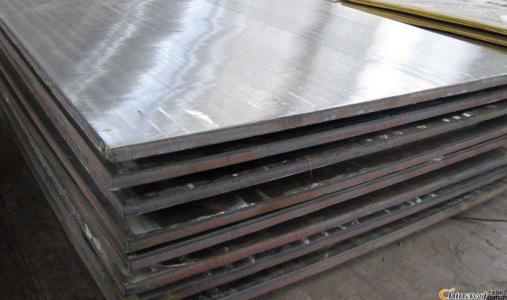

钛钢复合板前期备料注意事项

酸洗钛板易出现的明显缺陷。

一、表面划痕经酸洗腐蚀严重

二、板面麻坑深度和面积过大，杂质不能完全清楚，残留酸渍会产生以下影响。

在300度时会出现吸氢现象，500度时会出现加速吸氢现象。钛材在吸氢后材质变脆，机械性能明显变差。此外，爆炸焊接是一种压力焊接，是通过炸药的能量将钛原子打入铁原子晶格当中，从而构成钛原子与钢原子之间的引力结合，完成焊接。

如果有氢离子存在，高温时，钛原子在加速吸氢的同时会相对排斥铁原子。此时钛钢复合板虽然结合率达到标准但钛钢结合界面的结合强度就会降低。

钛钢复合板在爆炸焊接瞬间温度超过500度，此外在后续轧制时，加热温度为900度，所以残留的酸渍对产品的质量的影响就不容忽视。

因此酸洗过程必须做到严格的质量控制。
