不锈钢复合板厂家讲述金属复合板焊接时应注意事项

发布日期：2020-03-10 作者：郑州宇光复合材料有限公司点击：

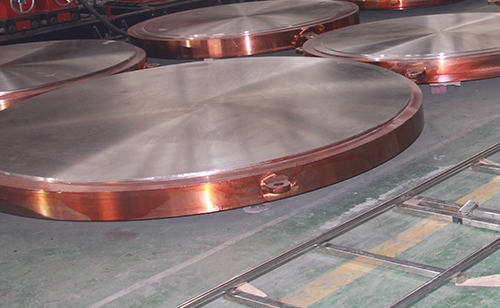

不锈钢复合板

不焊复层焊缝过渡层焊缝复层焊缝焊接基层上进行，无论点焊还是焊接都必须对复层进行保护，以避免碳钢（特别是飞溅物）污染复层。打磨过碳钢（包括基层）的砂轮不能再用于复层。这一点应特别注意。

2. 不锈钢复合板厂家小编认为不锈钢复合板错边对焊接影响很大（错边量过大时，碳钢很容易渗入不锈钢焊缝中，以致焊后产生裂纹或焊后复层焊缝生锈），因此应在装配时严格控制坡口的错边量。

3. 由于不锈钢复合板坡口较大，对封头拼缝和筒体纵缝在焊接基层时尽量双面交替焊，以减少角变形。在背面先焊一层（清根时去掉），并焊临时加强筋，再翻边正式焊接。

4. 不得用碳钢焊材、低合金焊材在复层母材、过渡层焊缝和复层焊缝上施焊。过渡层焊缝应同时熔合基层焊缝、基层母材和复层母材，且应盖满基层焊缝和基层母材。

5. 不锈钢复合板厂家小编建议焊接过渡层和复层时先焊两侧，再焊中间焊道，两相临焊道之间重叠1/3~1/2，但应注意焊条摆动的幅度不要太大，摆动幅度一般为焊条直径的0.5~1.0倍；复层焊缝表面应平滑，焊道凹陷深度不大于1.5mm，焊缝金属与母材应平缓过渡，不能形成台阶。对不符合要求的焊缝可以用小直径焊条补焊再用砂轮修磨。

6. 基层焊缝和过渡层焊缝焊后应有一定凹陷，以便后面焊接，不然就要砂轮打磨。 7. 对于封头拼缝，可按A、B类焊接，复层焊缝焊完后只进行100%PT，在封头成型后再进行100%RT（即两次100%RT）。若有要求复合层焊完进行100%RT，则在封头成型后仍必须进行100%RT（即三次100%RT）。

本文网址：http://www.zzyuguang.com/news/578.html

关键词：不锈钢复合板,郑州不锈钢复合板,不锈钢复合板厂家

上一篇：不锈钢复合板厂家概述国内外金属基复合材料行业发展概述
下一篇：郑州宇光新项目奠基！

新闻分类

产品分类

新闻资讯

热门关键词

联系我们
